Web UI를 이용한 장치 확인 및 구성

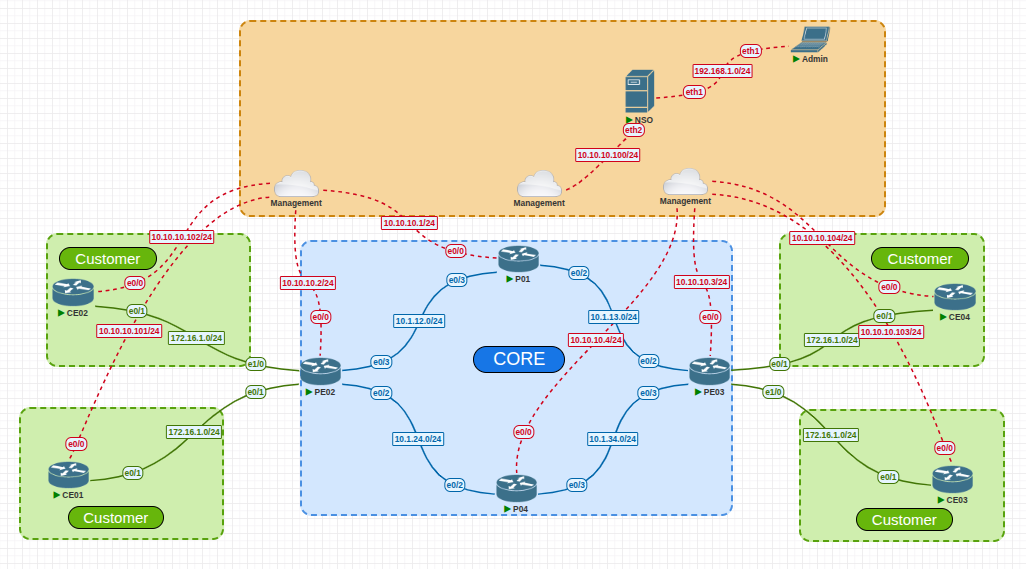

1. 토폴로지망

2. 구현된 Router에 NSO가 접근하기 위한 key

crypto key generate rsa
1024

3. NSO 실행 및 접속

## Docker file의 경우
docker exec -it {container ID} bash

## ncs 실행
source /home/NSO/nso-5.3/ncsrc
cd /home/NSO/ncs-run
ncs

(ncs == 현재 실행 중인 파일 or daemon을 말함)
## 접속
ncs_cli -u admin
or
ssh admin@192.168.1.1 -p 2024

4. NSO 연결을 위한 Device 구성

• cli 명령어를 통한 방법


  admin@ncs> switch cli
  admin@ncs# config
  admin@ncs(config)# devices authgroups group lab default-map remote-name nso remote-password 123 remote-secondary-password 123
  admin@ncs(config)# devices device P01
  admin@ncs(config-device-P01)# address 10.10.10.1 port 22
  admin@ncs(config-device-P01)# device-type cli ned-id cisco-ios-cli-3.8 protocol ssh
  admin@ncs(config-device-P01)# state admin-state unlocked
  admin@ncs(config-device-P01)# authgroup lab
  admin@ncs(config-device-P01)# top

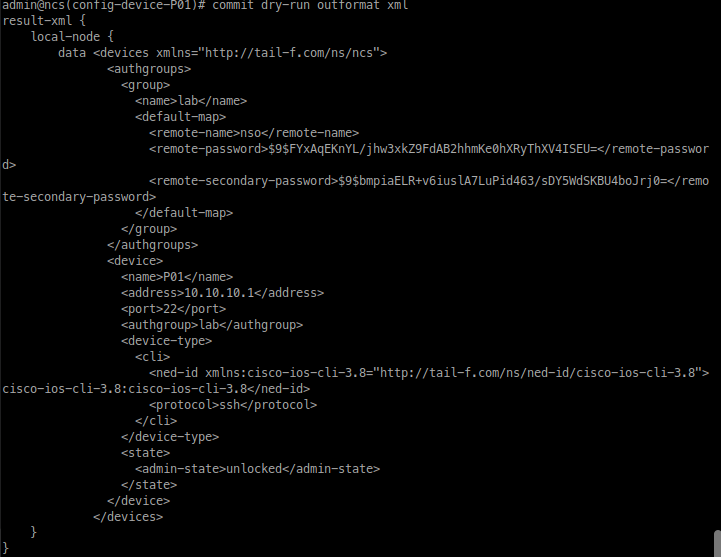

  admin@ncs(config)# commit dry-run outformat xml
  admin@ncs(config)# commit
  admin@ncs(config-device-P01)# commit
  admin@ncs(config)# devices fetch-ssh-host-keys
  admin@ncs(config)# devices sync-from

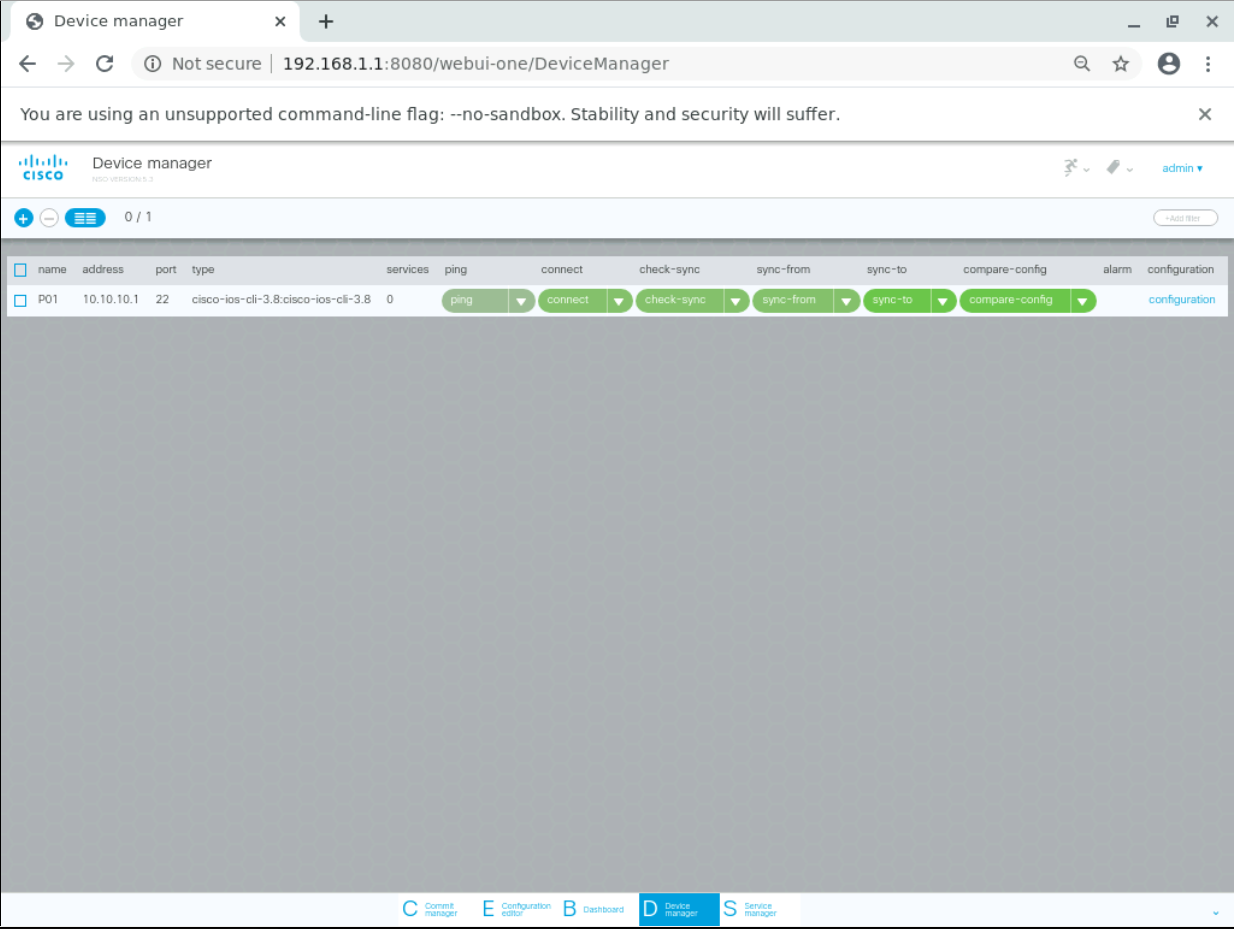

• Web UI를 통한 방법

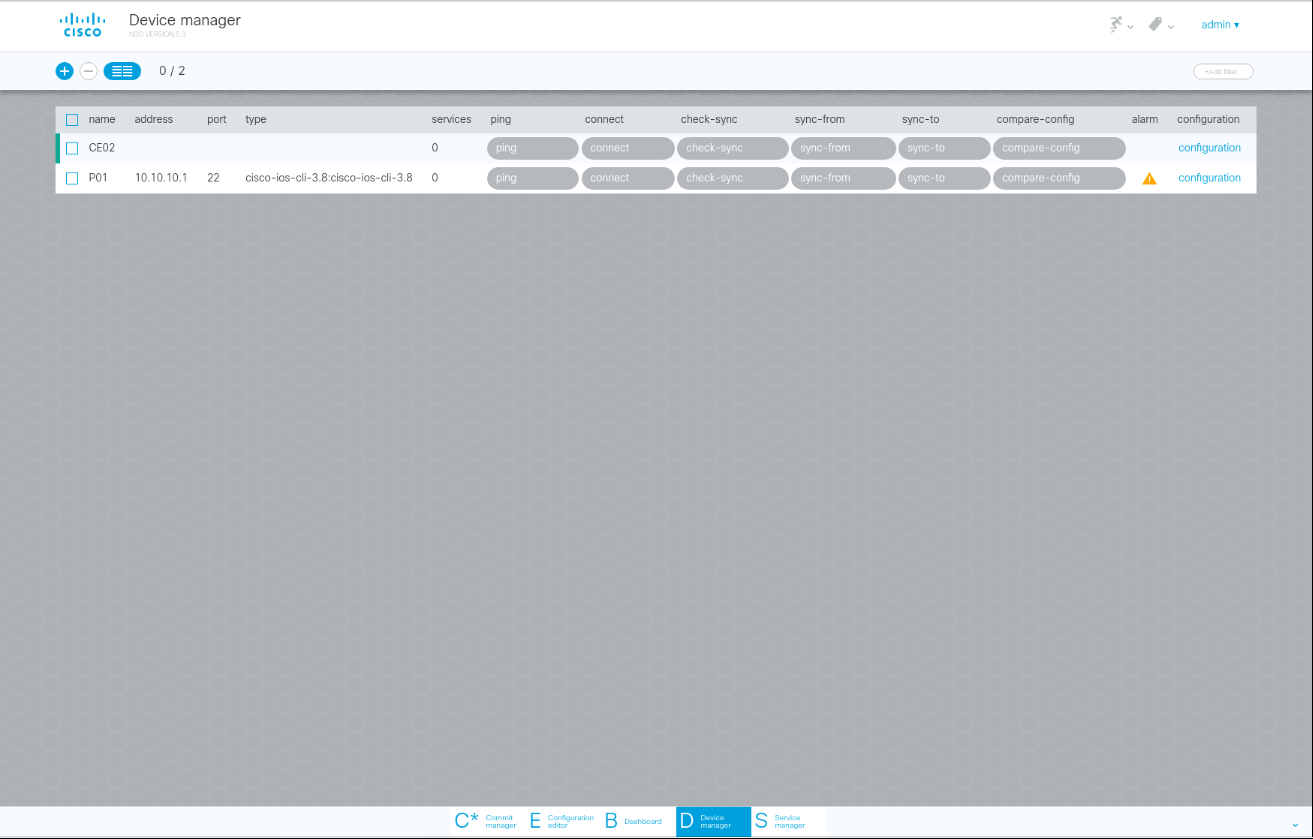

  1. add device 버튼을 통해 device 추가

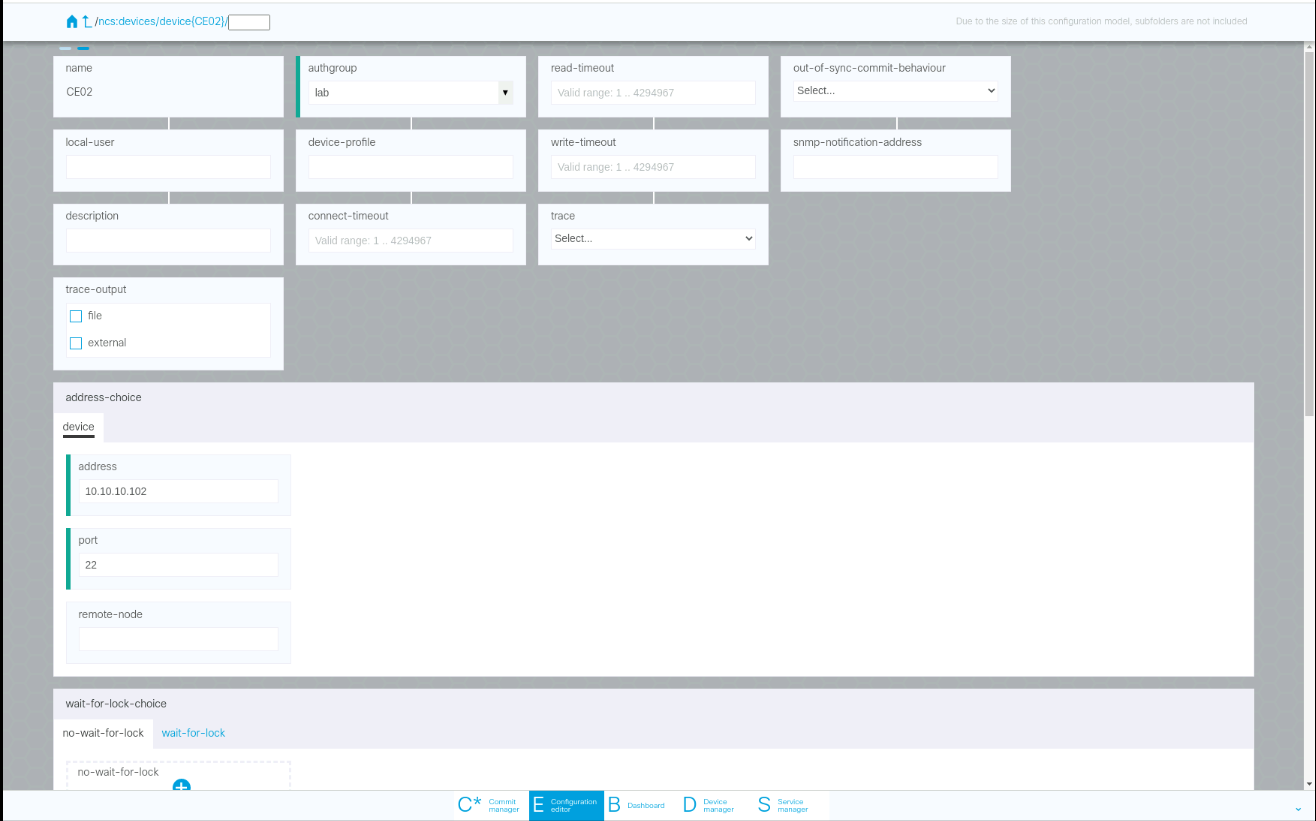

  2. group, 주소 추가

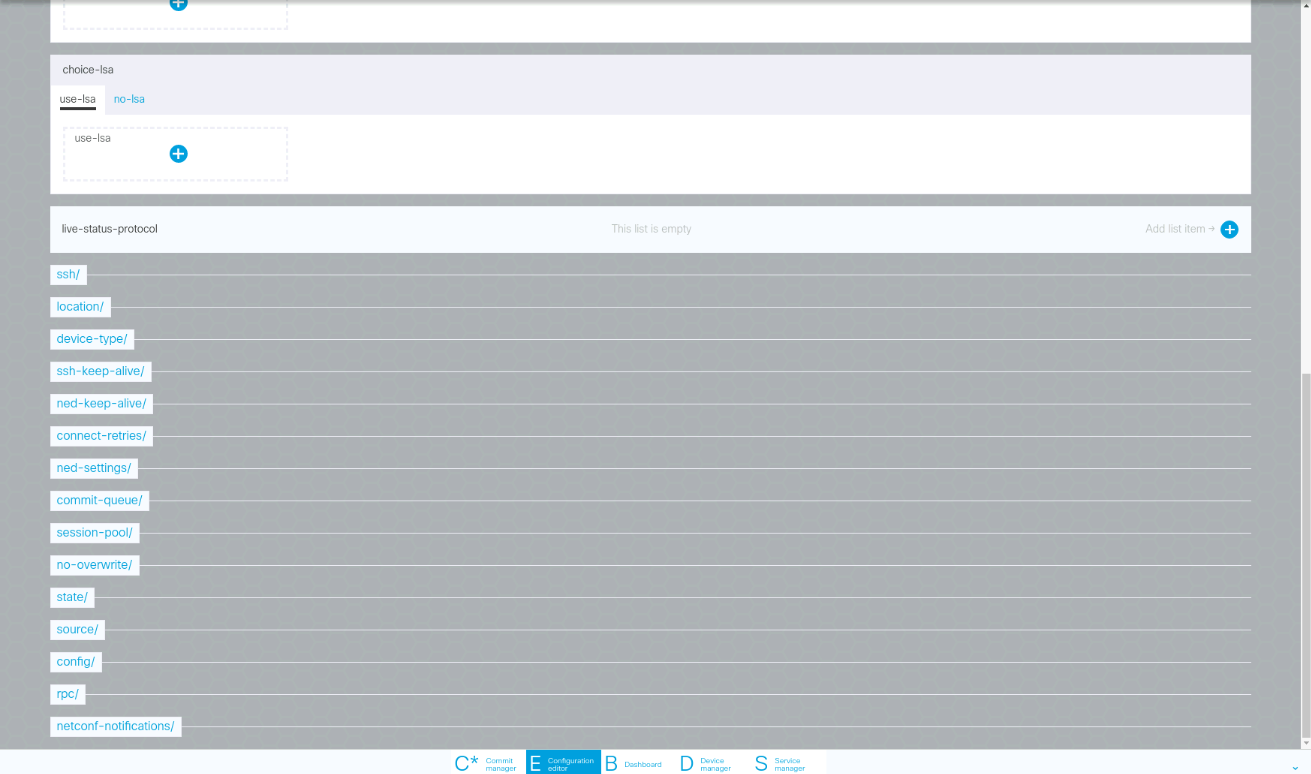

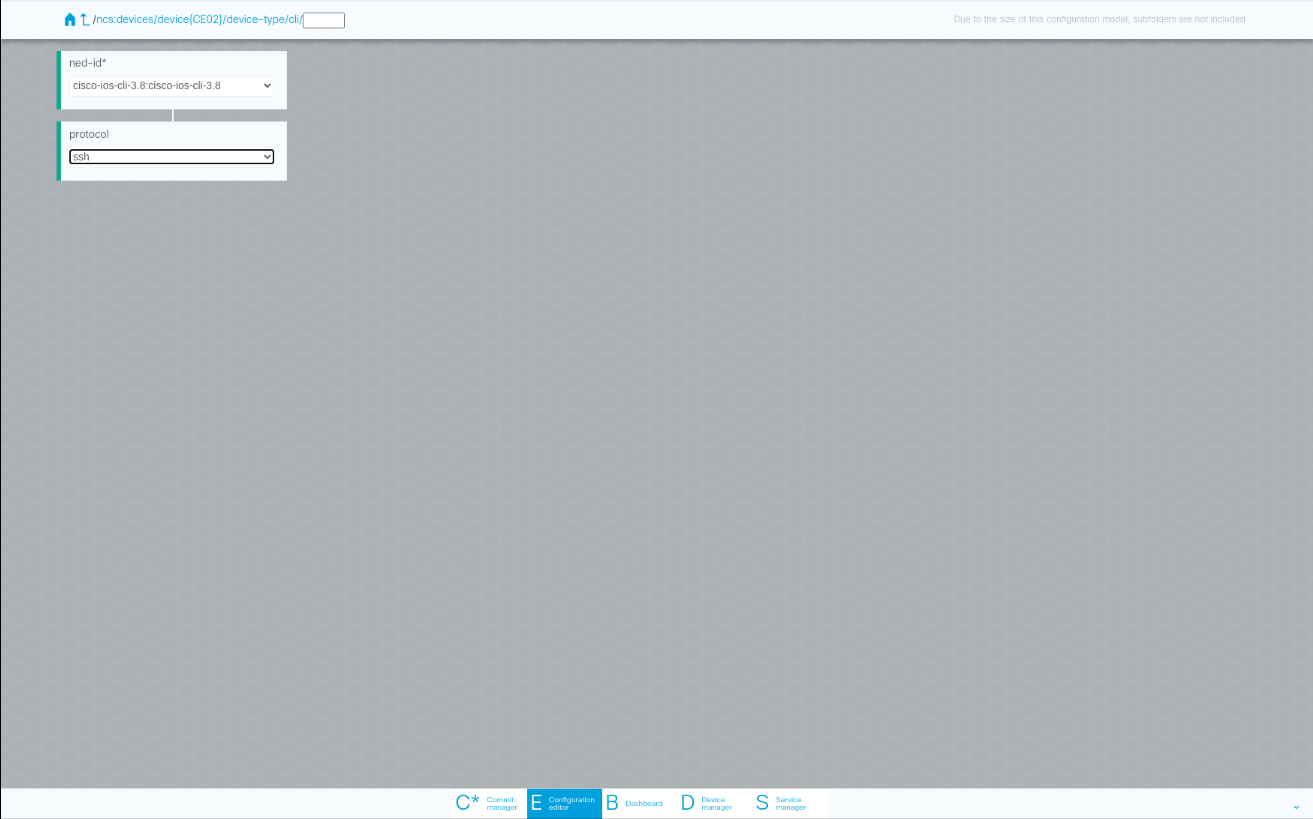

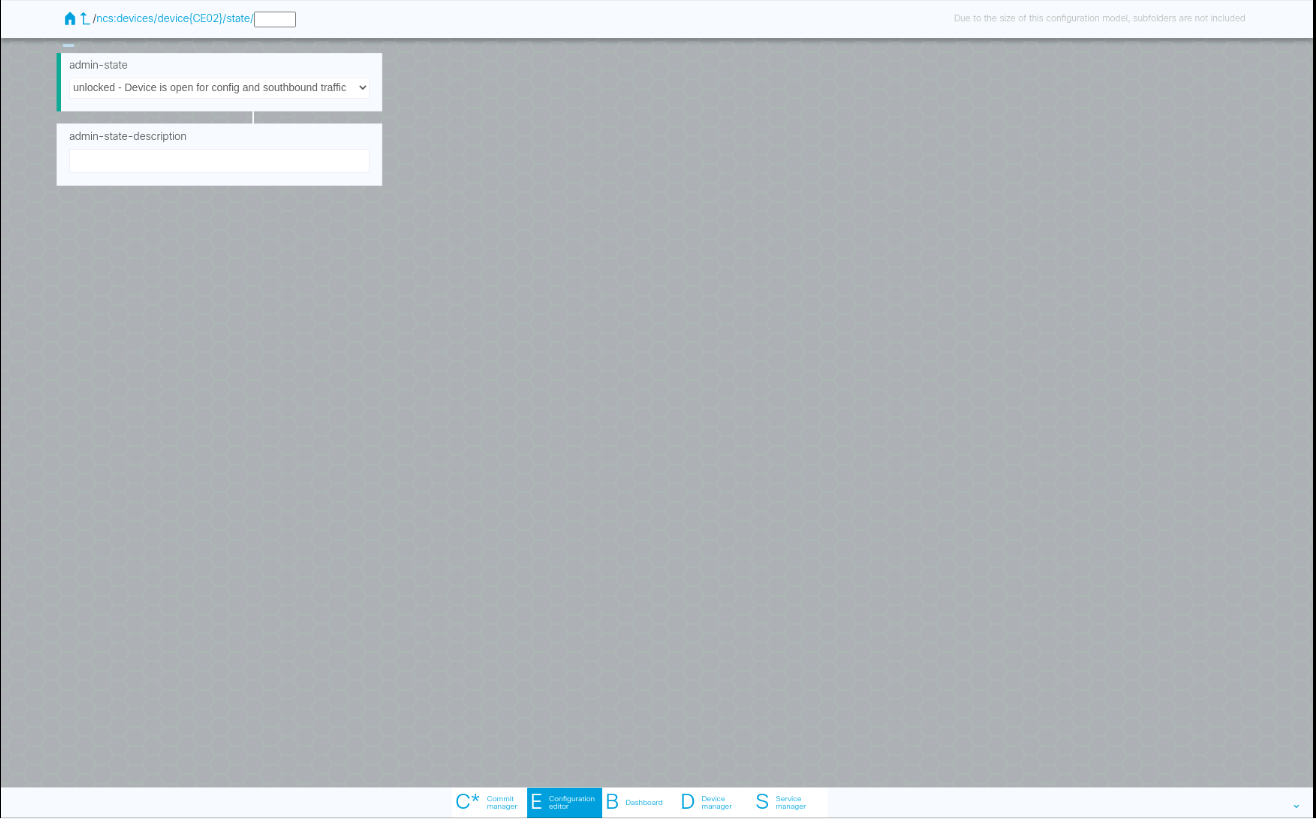

  3. device type 및 state 변경

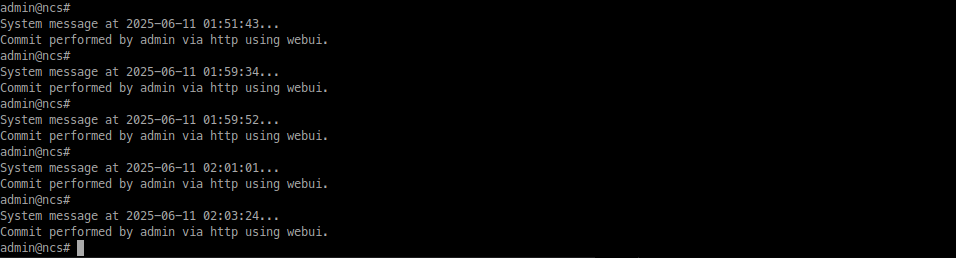

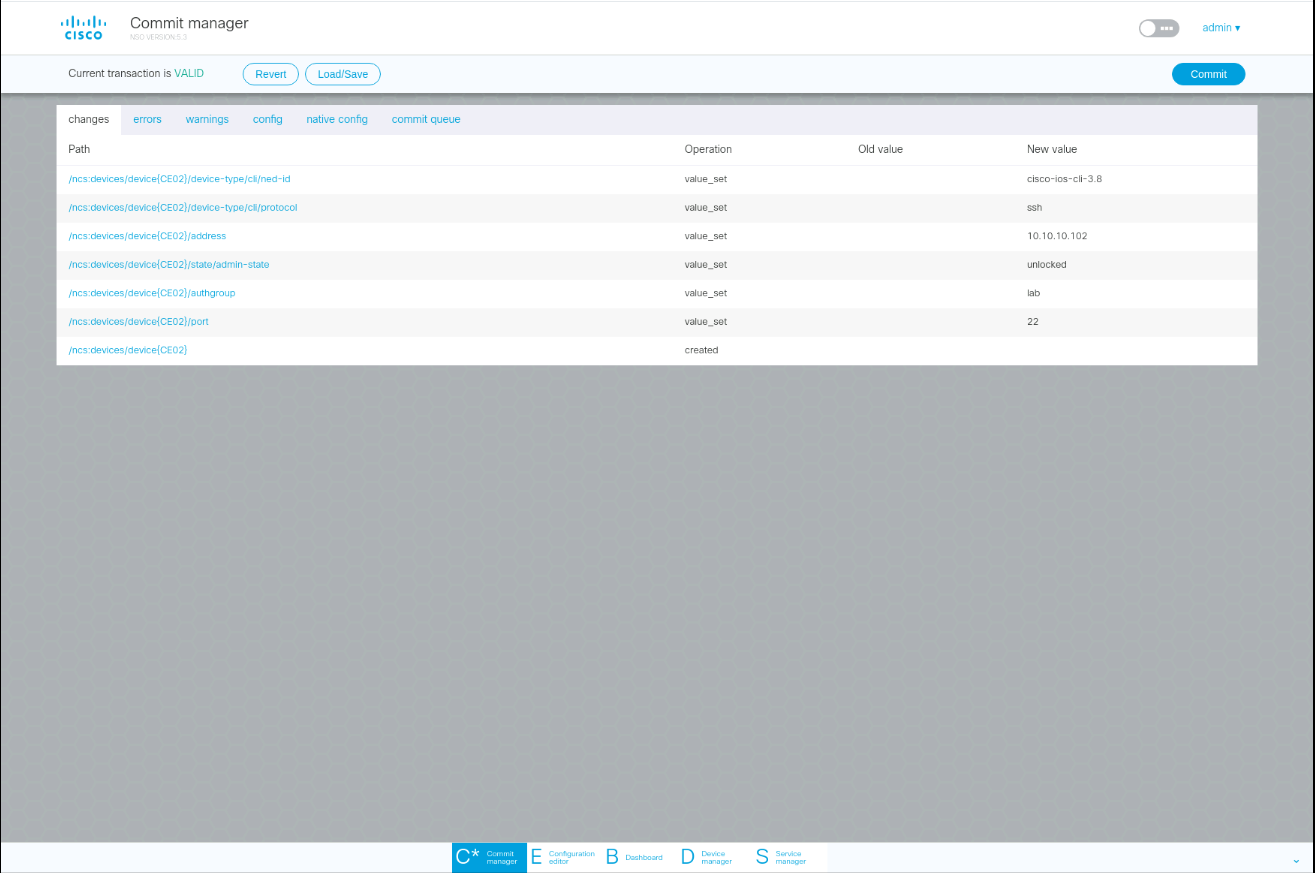

  4. commit

  5. fetch-ssh-key

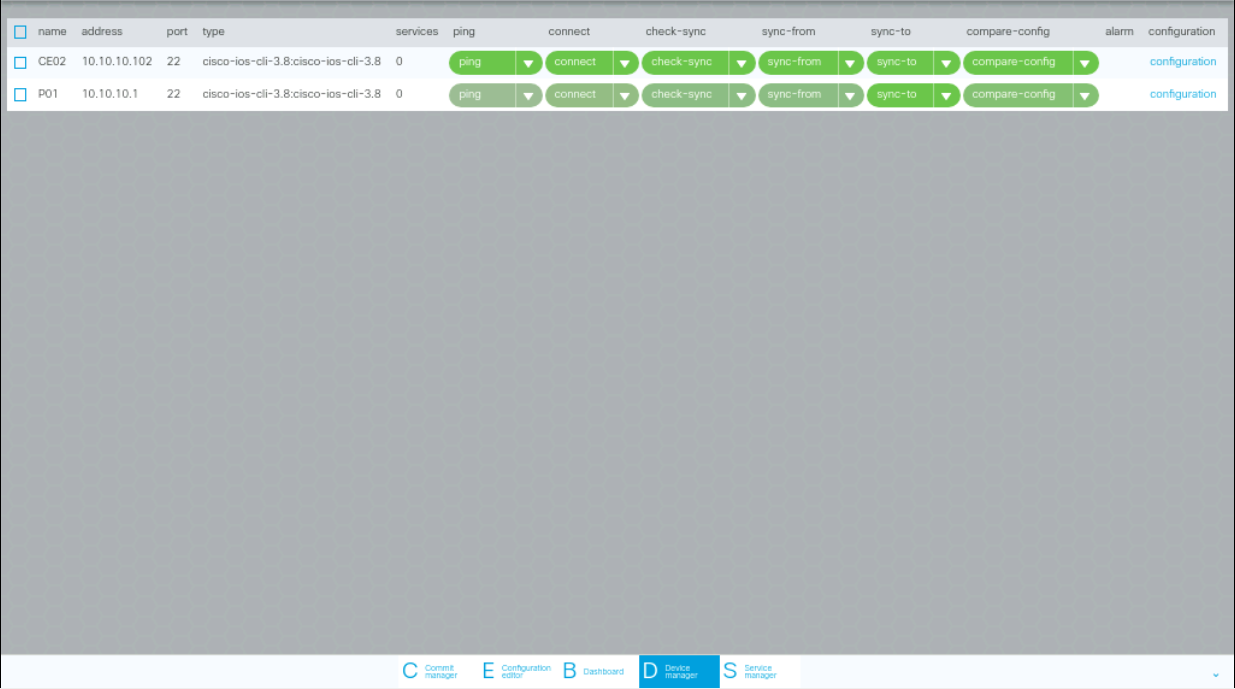

  6. 결과


5. 실시간 연동

## sync-form 버튼 클릭 이후 device를 들어가면 디바이스의 최신 상태 확인 가능
## NSO에 연결된 모든 디바이스 configuration 확인
show full-configuration devices device
