XML for NSO - Beginner

구조적 데이터 Vs 비구조적 데이터

데이터는 다양한 형태와 크기로 존재
- 구조적 데이터 : 명확하게 정의된 형태와 기능을 가진다. 예측 가능하여 위치, 읽기 및 이해가 쉽고, 체계적인 데이터 처리, 저장, 쿼리 및 사용이 가능하다.
- 비구조적 데이터 : 구조적 데이터를 제외한 모든 데이터. 내부 구조를 가질 수 있지만, 미리 정의된 데이터 모델을 사용하지 않는다.
흔히 사용되는 텍트스 기반 데이터 형식은 XML, JSON, YAML이다.
XML
- HTML과 유사하지만 구문이 훨씬 엄격.
- 거의 모든 실제 개념을 설명할 수 있는 언어이며, 요소의 트리 구조를 사용
- 요소는 사용자 정의 태그로 묶이며, 태그는 꺽쇠 괄호를 구분 기호로 사용
- 중복된 데이터 포함이 가능해 가독성이 떨어지지만, 복잡한 데이터 관리 시 다른 언어보다 뛰어난 기능을 제공
```
<?xml version="1.0" encoding="UTF-8" ?>
<root>
    <switch_id>714</switch_id>
    <interface_type>Ethernet</interface_type>
    <interface-id>0/1</interface-id>
</root>
```

JSON
- Javascript 프로그래밍 언어에서 객체를 표시하는 방법에서 시작했지만 자체적으로 독립적인 언어
- 쉼표로 구분되고 중괄호 { }로 묶인 키-값 쌍의 집합 사용
```
{
   "switch_id":714,
   "interface_type":"Ethernet",
   "interface-id":"0/1"
}
```

YAML
- 세 가지 형식 중 가장 사람일 읽기 쉬움
- 데이터 들여쓰기를 사용해 구조 구성
- 비계층적 구조를 쉽게 표현하고 여러 지점에서 데이터 참조 가능
```
switch_id: 714
interface_type: Ethernet
interface-id: 0/1
```

데이터 형식 간 변화
- JSON, YAML, XML 간의 데이터 변환은 가능하다
- 복잡한 데이터일 수록 변환에 문제가 발생할 수 있다.
- 발생할 수 있는 문제점
  1. JSON의 namespace 부족
  2. 구문으로 제한되는 XML 요소 이름 (숫자 시작 불가)
  3. JSON 고유한 키 필요
  4. XML 요소는 복잡한 구조 포함 가능
  5. XML은 루트 객체 필요
  6. YAML은 모든 것을 문자열로 처리
  7. JSON은 주석 지원 안 함

XML 블록 JSON 변환

XML

 <?xml version="1.0" encoding="UTF-8"?>
<devices xmlns="equipment">
   <device type="router">
      <os vendor="Cisco">IOS</os>
      <version>15.2</version>
   </device>
   <device type="switch">
      <os vendor="Cisco">IOS-XR</os>
      <version>7.1</version>
      <model>ASR9000</model>
   </device>
</devices>

JSON으로 변환한 XML

 {
   "devices": {
      "device": [
         {
            "os": {
               "_vendor": "Cisco",
               "__text": "IOS"
            },
            "version": "15.2",
            "_type": "router"
         },
         {
            "os": {
               "_vendor": "Cisco",
               "__text": "IOS-XR"
            },
            "version": "7.1",
            "model": "ASR9000",
            "_type": "switch"
         }
      ],
      "_xmlns": "equipment"
   }
}

XML과 네트워크 장치
- 많은 네트워크 장치는 XML 구문 지원

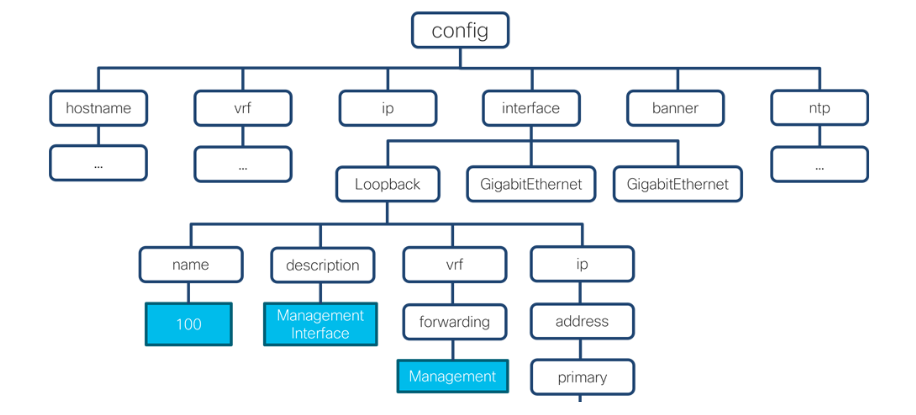

XML 문서의 구조

트리 형태로 내부적 구성
root elements로 시작해 child elements와 sub elements로 뻗어감
root elements는 항상 XML 문서에 존재해야 하며 config가 root elements의 역할을 수행
XML 문서의 기본 구성 요소
- 텍스트
- 속성
- 다른 요소
- 위 세 가지의 조합
- 아무것도 없음
종료 태그는 항상 시작 태그와 동일하며 슬래시 문자가 추가
이름 규칙
- 공백 포함 불가. 대신 밑줄 사용 가능
- 숫자로 시작하거나 "xml"로 시작 불가
- 영숫자 문자와 하이픈, 밑줄, 마침표만 포함 가능
- 대소문자를 구분

XML 문서에 metadata 추가

XML 문서는 데이터를 설명할 뿐 아니라, 데이터에 대한 데이터를 포함할 수 있다.
XML Prolog
필수는 아니지만 문서 상단에 위치
```
<?xml version=“1.0” encoding=“utf-8”?>
```
Document Type Definition
- XML 문서의 구조와 허용 가능한 요소 및 속성 정의
- 데이터 유효성 검증 및 XML 문서 검증에 사용 될 수 있다.
- 선택사항
XML Schema
- XML 문서 구조를 설명하는 복잡한 방법
- 모델링하는 문서의 요소를 정의
- 네임스페이스 URI을 따라 스키마 식별 가능
XML 속성
- XML 문서에 버전 및 인코딩 매개변수를 추가하는 것처럼 XML 속성을 특정요소에 추가할 수 있다.
이름 충돌 해결
- XML 요소 이름과 구조는 XML 문서를 만든 사람이나 데이터를 저장하기 위해 XML 문서를 사용하는 시스템에 의해 정의
- 동일한 이름을 가진 요소가 존재할 수 있지만, 동일한 의미를 가지지 않을 수 있기 때문.
- 실제 XML 안에 들어있는 구성요소인 <config> 안에 들어있는 태그를 <ios:config>, <iosxr:config>와 같이 구분
- 상위 요소에서 태그 정의를 통한 구분
```
<devices>
  <device>
    <name>Router-01</name>
        <os>IOS</os>
        <config xmlns="http://cisco.com/cisco-ios">
            <hostname>...</hostname>
            <protocols>...</protocols>
            <interface>...</interface>
        </config>
  </device>
```

XML in NSO

NSO에서의 XML 사용 사례
- 구성데이터를 저장하고 표시
- XML을 통한 구성 템플릿 생성
- YANG 데이터 모델의 XML 설명 용이성
- NETCONF 프로토콜의 XML 기반 메시지

NSO CDB 장치 동기화
developer 장치 접속 이후 장치 동기화

ssh developer@10.10.20.49
[developer@nso ~]$ ncs_cli -C -u developer
developer@ncs# devices sync-from

NSO에서 XML 데이터 보기
CLI 출력 기반 dist-rtr01에 대한 구성 확인

show running-config devices device <device_name>

출력 형식 지정

show running-config devices device <device_name> | display <format>

Configuration Database(CDB)란?
- 모든 관리 장치의 최신 구성 복사본
- NSO 자체 구성
- NSO가 관리하는 서비스의 구성
- 관리하는 장치에서 제공하는 모든 운영 데이터
CDB의 장점
- 네트워크 장치의 구성 데이터 처리를 위한 견고한 모델 제공
- 구성되지 않은 장치가 네트워크에서 구성 데이터를 찾고 적용할 수 있는 네트워크 API 제공
- 빠른 경량 데이터베이스 접근 가능
- 구성 데이터의 자동 업그레이드/다운그레이드 지원
- XML 및 텍스트 기반으로 사용자 상호 작용 및 버전 관리 시스템 사용 용이

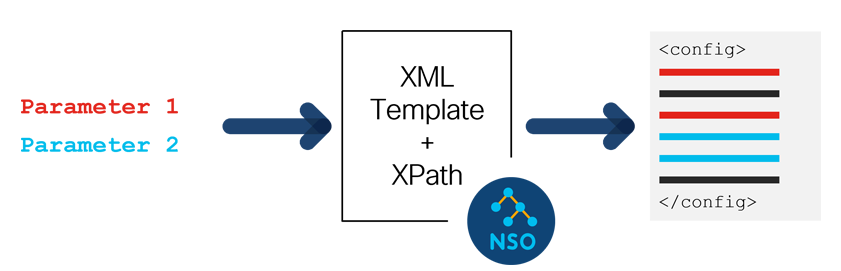

Template에서 XML 사용
- NSO는 XML 기반 구성 템플릿을 사용하여 네트워크 장치에 구성 변경 사항을 적용
- XPath 표현식 : {}

XPath를 사용한 XML 데이터 탐색

구조가 예측 가능하기 떄문에 쿼리 언어를 사용해 데이터 이해 가능
XPath 쿼리 언어는 XML 및 JSON 문서를 탐색하고 다양한 요소, 속성 및 값을 찾을 수 있다
XPath에 YANG 문을 함께 사용하면 leafref 매개변수 입력 제한 가능

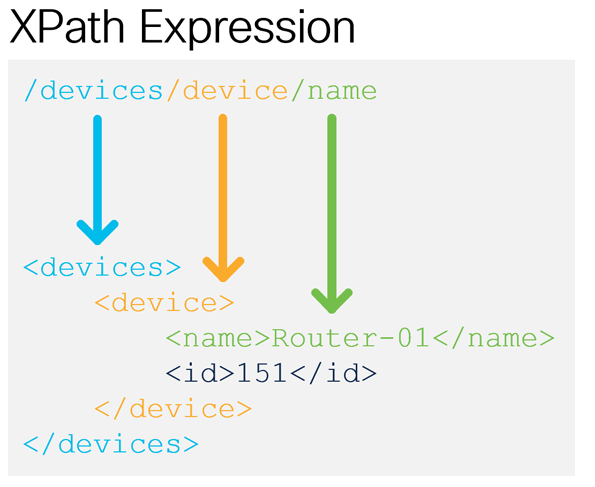

XPath 표현식
XPath는 서비스 매개변수가 구성의 어느 부분에서 참조되든 XML 구성에 올바르게 매핑되고 적절하게 재사용되도록 보장

NSO에 XPath 표시

developer@ncs# show running-config devices device core-rtr01 config interface GigabitEthernet 0/0/0/1 ipv4 address | display xpath
/devices/device[name='core-rtr01']/config/cisco-ios-xr:interface/GigabitEthernet[id='0/0/0/1']/ipv4/address/ip 172.16.253.2
/devices/device[name='core-rtr01']/config/cisco-ios-xr:interface/GigabitEthernet[id='0/0/0/1']/ipv4/address/mask 255.255.255.248
developer@ncs#show

참고 : https://developer.cisco.com/learning/tracks/get_started_with_nso/
