CISCO NSO

1. Cisco NSO 개요

NSO란?
- 네트워크에 배포할 서비스 인스턴스를 생성하는 메커니즘
  서비스 인스턴스: 클라우드 컴퓨팅 환경에서 특정 서비스나 어플리케이션을 실행하기 위해 할당된 가상 머신
- 멀티 벤더 네트워크 자동화 및 오케스트레이션 플랫폼( = 자동관리 서비스)
- 관리하는 네트워크 장치의 구성상태를 CDB (구성 데이터베이스)에 수집, 분석 및 저장
핵심 가치
- 네트워크 장비 설정을 서비스 중심으로 추상화
- 단일 인터페이스로 다양한 벤더 장비 관리
- 설정 변경의 자동화 및 오케스트레이션
참고
- NSO local 설치
- NETSIM을 이용한 NSO 가이드

2. 네트워크 자동화의 필요성

구분	과거 네트워크	현대 네트워크	네트워크 자동화 필요성
복잡성	비교적 단순한 구조, 적은 장비 수	매우 복잡하고 동적인 구조, 가상화, 클라우드 연동 증가	수동 관리의 한계, 복잡성 증가로 인한 운영 오류 가능성 증대
관리 방식	주로 CLI 기반의 수동 설정 및 관리	GUI, API 기반 관리, 프로그래밍 방식 도입	효율적인 대규모 네트워크 관리, 일관성 유지, 신속한 변경 및 배포
변화 속도	변화가 비교적 느림	비즈니스 요구사항 변화에 따라 빠른 변화 요구	신속한 서비스 배포 및 변경 대응, 민첩성 확보
주요 기술	물리적 장비 중심 (라우터, 스위치 등)	SDN, NFV, 클라우드, 컨테이너 등 소프트웨어 정의 기술 도입	자동화를 통한 기술 복잡성 관리 및 효율적인 활용
운영 목표	안정적인 연결성 제공	민첩성, 확장성, 효율성, 보안 강화	운영 효율성 증대, 비용 절감, 오류 감소, 서비스 품질 향상

결론
- 운영 효율성 증대
- 오류 감소
- 일관성 유지
- 신속한 배포 및 변경
- 비용 절감
- 복잡성 관리

3. NSO 핵심 기능과 아키텍처

주요기능
- 서비스 모델링 및 활성화
- 멀티벤더 지원
- 트랜잭션 기반 변경 관리
- 설정 동기화 및 검증
- 롤백 및 복구 기능

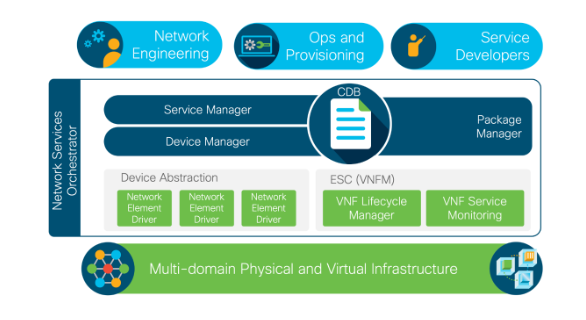

아키텍처

- 사용자 인터페이스 및 상호 작용
- NSO
  - NSO 코어
  - 추상화 레이어
- 인프라
  - 가상화된 장비

4. YANG 데이터 모델링

YANG 이란?
- 데이터 구조와 제약조건(ACL)을 정의하는데 초점을 맞춘 언어
- RFC 6020 표준
- 네트워크 설정과 상태 정보를 구조화
YANG 활용 목적
- NETCONF: 네트워크 장비의 설정을 관리하기 위한 표준 프로토콜에서 설정 데이터와 상태 데이터를 모델링하는데 사용(XML 기반)
- RESTCONF: HTTP 기반의 네트워크 관리 프로토콜에서 데이터 모델을 정의하는데 사용(JSON 또는 XML 기반)
- SDN: SDN 컨트롤러와 네트워크 장비 간의 인터페이스를 정의하고 관리 정책을 모델링하는데 사용(하드웨어와 소프트웨어 분리)
- 네트워크 자동화: 네트워크 장비의 설정을 자동화하고 관리하기 위한 스크립트나 툴에서 데이터 모델로 사용
참고
- Modeling data with YANG

5. 서비스 개발 프로세스

서비스 요구사항 분석
- 비즈니스 요구사항
  - 어떤 서비스를 자동화할 것인가?
  - 필요한 구성 매개변수는 무엇인가?
  - 서비스 제약 조건 및 검증 규칙?
- 기술 요구사항 정의
  - 지원할 장비 유형 및 벤더
  - 필요한 인터페이스 및 프로토콜
  - 기존 서비스와의 통합 요구사항

서비스 패키지 생성

ncs-make-packages 명령어를 통한 서비스 패키지 기본 구조 생성

cd ~/src/nso-instance/packages/
ncs-make-package --service-skeleton template loopback-service
├── package-meta-data.xml
├── src
│   ├── Makefile
│   └── yang
│       └── loopback-service.yang
├── templates
│   └── loopback-service-template.xml
└── test
    ├── Makefile
    └── internal
        ├── Makefile
        └── lux
            ├── Makefile
            └── basic
                ├── Makefile
                └── run.lux

loopback-service.yang: 서비스 데이터 모델을 정의
loopback-service-template.xml: 장비에 적용 될 구성 템플릿 정의

참고
- NETSIM을 이용한 NSO 가이드

YANG 데이터 모델 설계

서비스 인터페이스 정의
- 사용자가 입력해야 할 매개변수
- 장비 참조 방법(leafref)
- 검증 규칙 (must, when)

예시 (loopback-service.yang)

<config-template xmlns="http://tail-f.com/ns/config/1.0">
  <devices xmlns="http://tail-f.com/ns/ncs">
    <device>
      <name>{/device}</name>
      <config>
        <interface xmlns="http://cisco.com/ns/yang/Cisco-IOS-XR-ifmgr-cfg">
          <Loopback>
            <id>{/interface-id}</id>
            <ipv4 xmlns="http://cisco.com/ns/yang/Cisco-IOS-XR-ipv4-io-cfg">
              <addresses>
                <primary>
                  <address>{/ip-address}</address>
                  <netmask>255.255.255.255</netmask>
                </primary>
              </addresses>
            </ipv4>
          </Loopback>
        </interface>
      </config>
    </device>
  </devices>
</config-template>

예시
- YANG for NSO

서비스 템플릿 작성

디바이스 구성 생성 템플릿 작성
- XML 기반 템플릿 구조
- 변수 참조 및 조건문 사용
- 다양한 장비 유형에 대한 템플릿 분기

예시 (loopback-service-template.xml)

<config-template xmlns="http://tail-f.com/ns/config/1.0">
  <devices xmlns="http://tail-f.com/ns/ncs">
    <device>
      <name>{/device}</name>
      <config>
        <interface xmlns="http://cisco.com/ns/yang/Cisco-IOS-XR-ifmgr-cfg">
          <Loopback>
            <id>{/interface-id}</id>
            <ipv4 xmlns="http://cisco.com/ns/yang/Cisco-IOS-XR-ipv4-io-cfg">
              <addresses>
                <primary>
                  <address>{/ip-address}</address>
                  <netmask>255.255.255.255</netmask>
                </primary>
              </addresses>
            </ipv4>
          </Loopback>
        </interface>
      </config>
    </device>
  </devices>
</config-template>

참고

서비스 로직 구현 (Python)

서비스 기능
- 동적 서비스 생성
- 유효성 검사
- 추가 리소스 할당/계산

예시

from ncs.application import Service
import ncs

class LoopbackServiceCallback(Service):
    @Service.create
    def cb_create(self, tctx, root, service, proplist):
        self.log.info('Service create(service=', service._path, ')')

        # 서비스 로직 구현
        device_name = service.device
        interface_id = service.interface_id
        ip_address = service.ip_address

        # 템플릿 적용
        vars = ncs.template.Variables()
        vars.add('DEVICE', device_name)
        vars.add('INTERFACE_ID', interface_id)
        vars.add('IP_ADDRESS', ip_address)

        template = ncs.template.Template(service)
        template.apply('loopback-service-template', vars)

참고
- NSO Simpe Python

테스트 및 검증
- 서비스 인스턴스 생성
  - NSO CLI를 이용한 서비스 인스턴스 생성
    config loopback-service test device dist-rtr0 dummy 192.168.1.1 top commit dry-run outformat native show configuration | nomore commit and-quit
    test라는 이름의 loopback-service 인스턴스를 생성하고, dist-rtr0 장치에 IP 주소 192.168.1.1을 할당하는 설정
- 서비스 재배포(구성동기화)
  - NSO 네트워크 장비의 구성 변경 사항을 감지하고, 서비스 정의에 따라 구성 재동기화
    devices sync-from config loopback-service test re-deploy dry-run loopback-service test re-deploy end
```
sync-from 명령은 NSO가 장비의 현재 구성을 학습하도록 하고, re-deploy 명령은 서비스 정의에 따라 장비 구성을 다시 적용
```
- 참고
  - NETSIM을 이용한 NSO 가이드

6. 서비스의 장점

재사용성 및 일관성: 정의된 서비스를 여러 장치에 일관되게 적용 가능
추상화: 복잡한 장비별 설정을 단순화된 인터페이스로 제공
라이프사이클 관리: 서비스 인스턴스의 생성, 업데이트 및 제거를 체계적으로 관리
자동화: Python 또는 Java 코드를 통합하여 복잡한 워크플로우를 자동화 가능

7. 진행 상황

현재
향후
- PNETlab 기반 토폴로지 망 구성 및 NSO 제어

출처: https://developer.cisco.com/learning/
