Web GUI 전용 스위치

CLI 는 매우 제한적인 기능만 제공함



1. 생김새


2. 콘솔로 설정

2.1. 콘솔 연결

휴대폰 충전 케이블 (마이크로 USB)으로 컴퓨터와 연결한 후 putty 에서 baud 9600 으로 접속



2.2. CLI 설정

CLI 는 매우 적은 부분만 설정 가능 ( 사용자 변경, USB 백업 등만 제공 )

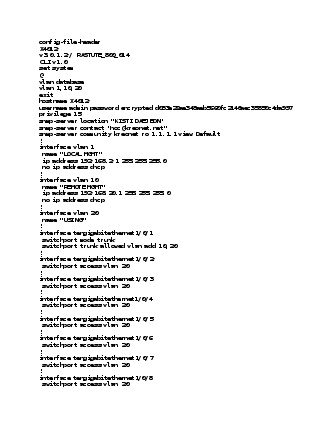

메모장으로 config 파일을 작성하고, USB에 복사한 다음 CLI 에서 설정파일을 덮어 쓰는 방식을 설정하는 것을 추천함


2.3. USB로 설정파일 업데이트

8GB 이하의 USB를 FAT32 포멧한 후 설정파일 복사


USB 내용물 확인

console#dir usb:
example.txt             rw                  1458     09-May-2016 08:40:00
factory-default.txt     rw                  72       09-May-2016 08:40:36


설정 백업

console# startup-config usb://startup-config.txt
console# running-config usb://running-config.txt


설정 업로드 및 재부팅

console# usb://example.txt startup-config
console# reload


3. 웹 GUI로 설정

3.1. 랜선 연결

SFP-1G-T 모듈을 12번 포트에 꼽고 컴퓨터와 연결

컴퓨터의 IP와 NETMASK를 192.168.2.2 / 255.255.255.0 으로 설정

웹브라우저로 192.168.2.1에 접속

3.1. WebUI 설정

웹브라우저로 192.168.2.1 접속


Initial Setup은 Cancel을 눌러서 나오면 상세 설정메뉴 보임


설정을 한 뒤에는 save to startup configuration 을 해야 저장이 되어 스위치를 리셋해도 설정을 유지함



위와 같은 메뉴를 제공함
