3.1. 제어, 서비스 네트워크 분리 구성

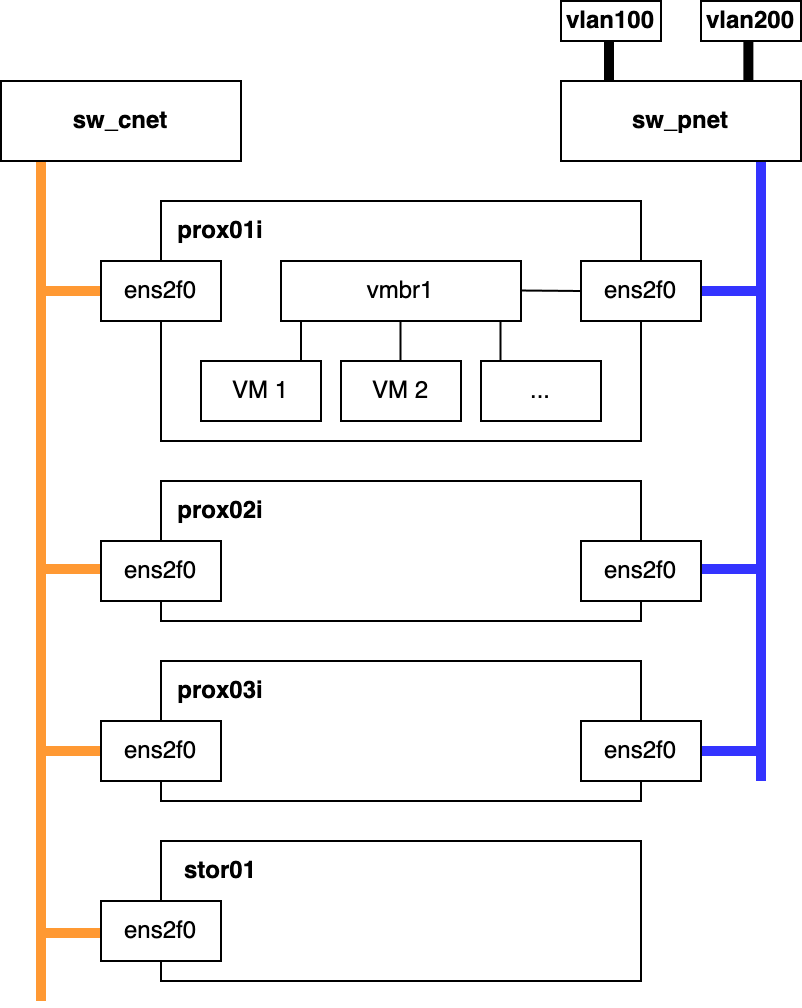

구성도
네트워크
| 네트워크명 | 비고 | 비고 |
|---|---|---|
| cnet | 192.168.16.0/24 | Controller Network, 호스트 제어, 클러스터링, 스토리지 용도 |
| pnet | vlan100, vlan200 | Provider Network, VM에 제공하는 네트워크 |
| vlan100 | 100.100.100.0/24 | |
| vlan200 | 200.200.200.0/24 |
스위치
| 장비명 | 구성 |
|---|---|
sw_cnet | |
sw_pnet | vlan 100, 200 tagged |
서버
PVE 설치 대상입니다.
NIC1은 cnet, NIC2는 pnet과 연결합니다.
NIC2는 여러개의 VLAN이 tagged 되어 연결되어 있습니다.
호스트에서 vmbr1을 OVS Bridge 타입으로 선언하고 NIC2와 연결합니다.
| 호스트명 | NIC1 | NIC2 | 비고 |
|---|---|---|---|
| prox01i | (ens2f0) 192.168.6.10 | (ens2f1) | PVE 설치 |
| prox02i | (ens2f0) 192.168.6.11 | (ens2f1) | |
| prox03i | (ens2f0) 192.168.6.12 | (ens2f1) | |
| stor01 | (ens2f0) 192.168.6.13 | NFS 설치, PVE에 shared 스토리지 제공 |
가상머신
VM은 vmbr1에 연결되어 외부 네트워크와 연동됩니다. 이 때, 원하는 VLAN을 명시하여 해당 VLAN과 연결됩니다.
