3.2. 제어, 서비스 네트워크 통합 구성

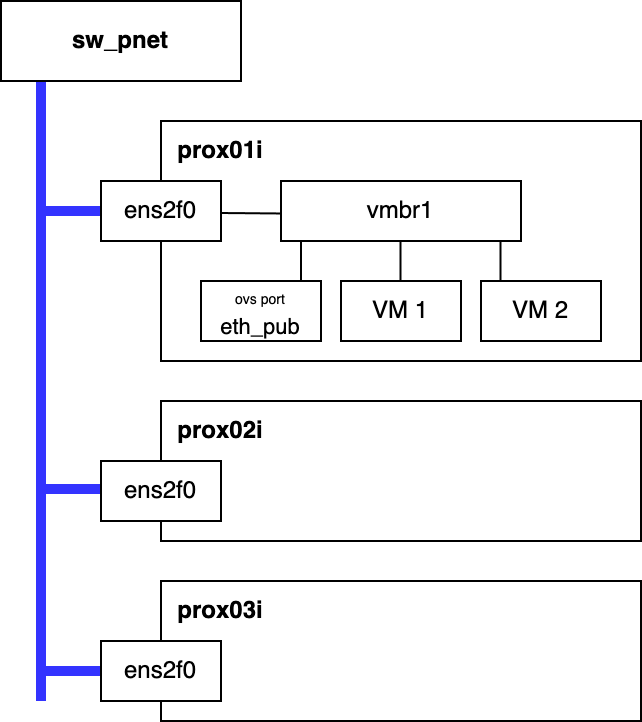

구성도

네트워크

네트워크명비고비고
pnet100.100.100.0/24


스위치

장비명구성

sw_pnet


서버

PVE 설치 대상입니다.

NIC1은 cnet과 연결합니다.

호스트에서 vmbr1을 OVS Bridge 타입으로 선언하고 NIC1와 연결합니다.

vmbr1과 연동된 OVS Port를 선언하고 공인IP를 입력합니다. 이 IP를 통해 PVE 호스트를 제어합니다.

호스트명

NIC1

비고

prox01i

(ens2f0) 100.100.100.2

PVE 설치
prox02i

(ens2f0) 100.100.100.3

prox03i

(ens2f0) 100.100.100.4

가상머신

VM은 vmbr1에 연결되어 외부 네트워크와 연동됩니다.
