3.3. 제어, 서비스 네트워크 통합 구성 (SR-IOV)

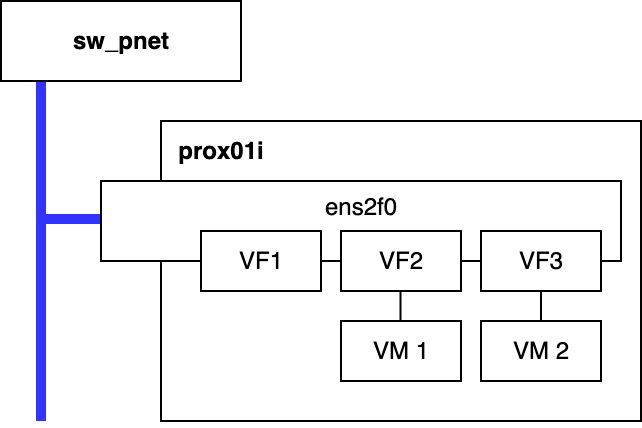

구성도
네트워크
| 네트워크명 | 비고 | 비고 |
|---|---|---|
| pnet | 100.100.100.0/24 |
스위치
| 장비명 | 구성 |
|---|---|
sw_pnet |
서버
PVE 설치 대상입니다.
NIC1은 cnet과 연결합니다.
NIC1에 SR-IOV를 적용하여 여러개의 VF를 선언합니다.
VF1에는 PVE 제어를 위한 공인IP를 입력합니다.
| 호스트명 | NIC1 | 비고 |
|---|---|---|
| prox01i | (ens2f0) (ens2f0v0) 100.100.100.2 | PVE 설치 ens2f0: Mellanox ConnectX-5 100GbE |
가상머신
VM은 호스트의 VF를 PCI pass through로 연결하여 네트워크에 연결됩니다.
